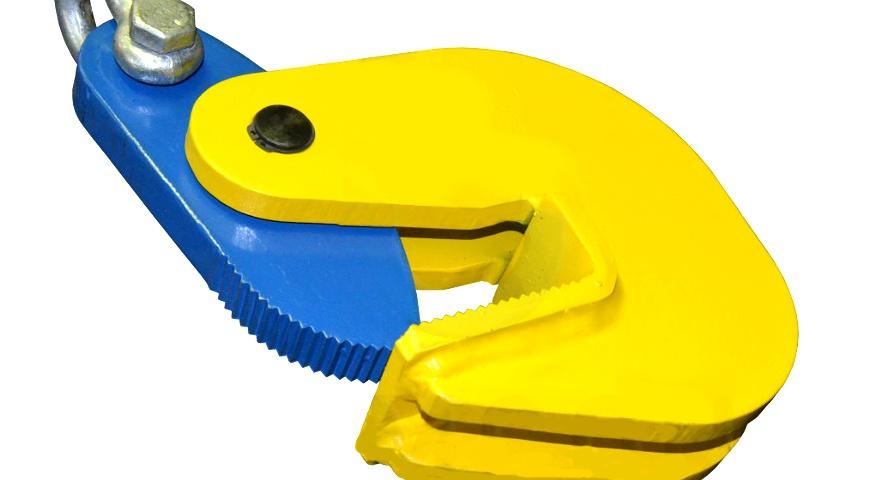

Захват призначений для горизонтального зачеплення, підйому і переміщення листового металу.
Захоплення працює в парі.
Для зачеплення горизонтального захоплення листового металу може бути використаний канатний строп типу 2СК або 4СК, або ланцюгової строп типу 2СЦ або 4СЦ.
Також можливе використання горизонтальних захоплень листового металу в якості комплектуючих елементів при підйомі листів металу за допомогою траверси.
При великій довжині листового металу для зачеплення захоплень буває зручно використовувати спеціальну лінійну траверсу з підйомом за центр або за краї (якщо дозволяє висота приміщення і висота підйому гака вантажопідіймального механізму).
До траверсі можуть бути приєднані одна, дві або більше пар захоплень.

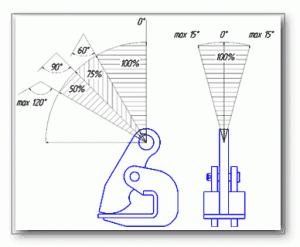

При цьому відбувається навантаження захоплень листового металу в одній площині (перпендикулярно поверхні листа піднімається металу).
Повністю виключаються навантаження і деформація захоплень в найнебезпечнішому для них напрямку - перпендикулярно до площини їх корпусу.
Таким чином, використання траверси дозволяє виключити роботу захоплень під дією нерозрахованих навантажень і за рахунок цього збільшити ресурс їх роботи.
 |
|||||||
|---|---|---|---|---|---|---|---|
| Модель | DHQ2 | DHQ3 | DHQ5 | DHQ8 | DHQ10 | ||
| Робоче навантаження | (т) | 1,0 | 1,5 | 2,5 | 4,0 | 5,0 | |
| Товщина листа | (мм) | 0-20 | 0-30 | 20-60 | 50-100 | 60-125 | |
| Розміри | A | (мм) | 127 | 152 | 220 | 277 | 296 |
| B | (мм) | 156 | 190 | 293 | 375 | 421 | |
| C | (мм) | 56 | 64 | 70 | 86 | 86 | |
| D | (мм) | 22 | 28 | 34 | – | – | |
| E | (мм) | 29 | 31 | 54 | 59 | 66 | |
| Маса | (кг) | 2,12 | 3,4 | 8,5 | 16,2 | 20,2 | |
 |
|||||||
