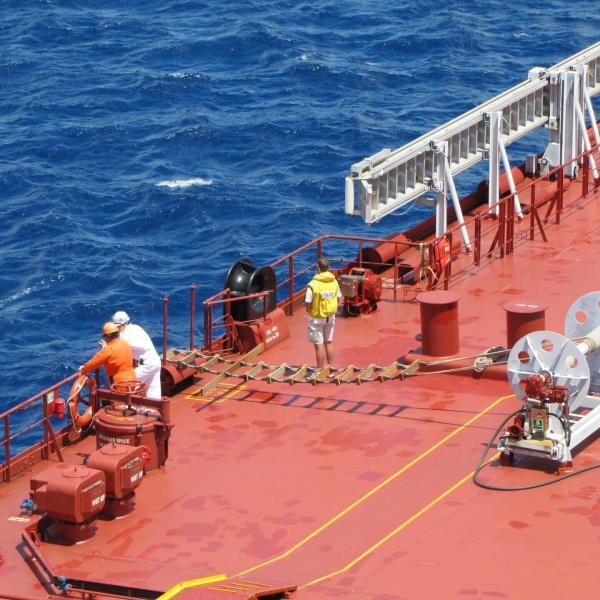

Storm - ladders are used when boarding people in boats (boats) and disembarking from them on board the ship during raids, as well as when performing various outboard work: painting the board, cleaning the anchor, spies, inspection of welds, etc. Rubber balusters are used for the pilot storm ladder.

Storm ladder: option 1

Material:

Bowstring - cable Sizal, a circumference of 65 mm, according to GOST 1088-41;
Benzene - skimushgar tarred, a circumference of 16 mm, according to GOST 1091-41 or strands of the dissolved Sisal cables, a circle of 50 mm;
balusters - oak, maple, ash;
liner - maple;
thimbles - thimbles of standard size P 0.3, according to GOST 9689-61.

The size and weight of the storm ladder

Довжина шторм-трапа Розміри балясин Розміри подовжених балясин Відстань між тросами тятиви (см) Відстань між балясинами Вага (кг)
500 23
800 2x10x45 2x10x110 30 40
1000 38 48
1200 56
1500 70
1800 82
2200 102

Storm ladder: option 2

The dimensions of the ladder

Найменування секцій трапа Довжина секцій Розмір балясин Розміри подовжених балясин Відстань між балясинами (мм) Відстань між нитками тятиви Відстань від кінця тятиви до верхньої балясини Вага (кг)
Основна 4000 500х100х75 1500x25x75 300 375 450 37
Кінцева 3000 500x100x75 1500x25x75 300 375 33

Material:

Bowstring - cable yarn Resinous, circumference 50-60 mm, according to GOST 483-55;
balusters - ash, oak;
benzenes - skimushgar Smarted, a circle of 12-16 mm;
thimbles of the main section of the top - thimbles for a spinning rope P0,2 or P0.3, in accordance with GOST 9689-61;
thimbles of the main section lower - thimbles round, with an internal diameter of 40 mm;
brackets for connection of sections - brackets rigging like PV or PG 0,2 or 0,3, in accordance with GOST 2476-56;
butts - steel rods with a diameter of 15-20 mm.
