Rigging brackets are used in lifting and static systems as removable connections for connecting (steel) wire ropes, chains and other rigging devices. Brackets with screw pins are mainly used for non-permanent tasks. Staples with a safety lock bolt are used for long-term or permanent tasks or where the load can be pushed on a pin, causing it to rotate.

Omego-shaped bracket (screw) G209.

Brackets type G2130, G 2150, G 210, G 209 are similar in the overall dimensions with brackets like PA, PV, SA, SB, P (OST 5.2312-79), but have a big working load.

Розмір г/п W D d E P S L Маса
дюйм (т) (мм) (мм) (мм) (мм) (мм) (мм) (мм) (кг)
1/4 0,5 12 8 6,5 15,5 29 36,5 0,05
5/16 0,75 13,5 10 8 19 31 44,5 0,10
3/8 1 17 12 9,5 23 36,5 52,5 0,13
7/16 1,5 19 14 11 27 43 62 0,21
1/2 2 20,5 16 13 30 48 70,5 0,3
5/8 3,25 27 20 16 38 17,5 60,5 88 0,64
3/4 4,75 32 22 19 46 20,5 71,5 102,5 1,09
7/8 6,5 36,5 27 22,5 53 24,5 84 121 1,7
1 8,5 43 30 25,5 60,5 27 95 139 2,5
1 1/8 9,5 46 33 29,5 68,5 32 108 154 3,79
1 1/4 12 51,5 36 33 76 35 119 170,5 4,89
1 3/8 13,5 57 39 36 84 38 133,5 186,5 7,04
1 1/2 17 60,5 42 39 92 41 146 201 8,35
1 3/4 25 73 52 47 106,5 57 178 244 13,72
2 35 82,5 58 53 122 61 197 275 20,33
2 1/2 55 105 70 69 144,5 79,5 267 346 40,92

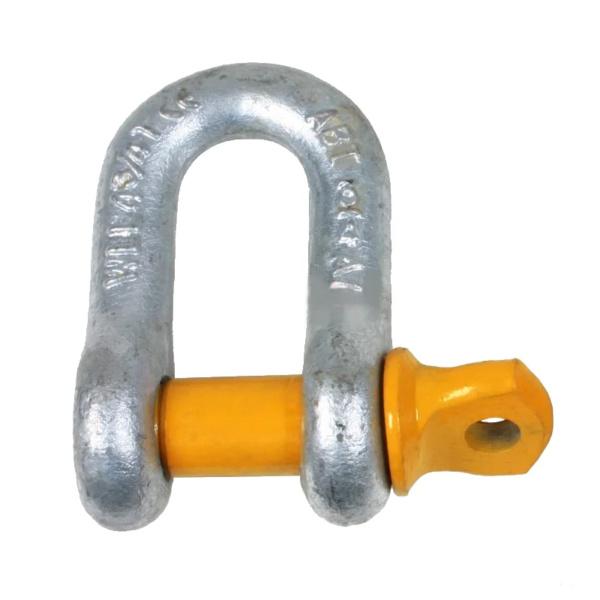

Straight bracket (screw) G210.

Brackets type G2130, G 2150, G 210, G 209 are similar in the overall dimensions with brackets like PA, PV, SA, SB, P (OST 5.2312-79), but have a big working load.

Розмір г/п W D d E P S L Маса
дюйм (т) (мм) (мм) (мм) (мм) (мм) (мм) (мм) (кг)
1/4 0,5 12 8 6,5 15,5 22 36,5 0,04
5/16 0,75 13,5 10 8 19 26 44,5 0,08
3/8 1 17 12 9,5 23 32 52,5 0,13
7/16 1,5 19 14 11 27 36,5 62 0,2
1/2 2 20,5 16 13 30 41,5 70,5 0,27
5/8 3,25 27 20 16 38 51 88 0,57
3/4 4,75 32 22 19 46 20,5 60,5 102,5 0,99
7/8 6,5 36,5 27 22,5 53 24,5 71,5 115 1,57
1 8,5 43 30 25,5 60,5 81 139 2,3
1 1/8 9,5 46 33 29 68,5 32 91 153 3,42
1 1/4 12 51,5 36 32 76 35 100 168,5 4,48
1 3/8 13,5 57 39 35 84 38 111 184,5 6,46
1 1/2 17 60,5 42 38 92 41 122 199 7,65
1 3/4 25 73 52 44,5 106,5 54 146 237 12,48
2 35 82,5 60 51 122 171,5 271 18,63
2 1/2 55 105 70 66,5 144,5 203 341 36,02

Omego-shaped bracket (bolt-nut) G2130.

Brackets type G2130, G 2150, G 210, G 209 are similar in the overall dimensions with brackets like PA, PV, SA, SB, P (OST 5.2312-79), but have a big working load.

Розмір г/п W D d E P S L Масса
дюйм (т) (мм) (мм) (мм) (мм) (мм) (мм) (мм) (кг)
1/4 0,5 12 8 6,5 15,5 29 37 0,05
5/16 0,75 13,5 10 8 19 31 45 0,10
3/8 1 17 12 9,5 23 36,5 54 0,15
7/16 1,5 19 14 11 27 43 62 0,22
1/2 2 20,5 16 13 30 48 71,5 0,36
5/8 3,25 27 20 16 38 17,5 60,5 89 0,76
3/4 4,75 32 22 19 46 20,5 71,5 105 1,23
7/8 6,5 36,5 27 22,5 53 24,5 84 121 1,79
1 8,5 43 30 25,5 60,5 27 95 136,5 2,57
1 1/8 9,5 46 33 29,5 68,5 32 108 149,5 3,75
1 1/4 12 51,5 36 33 76 35 119 164,5 5,31
1 3/8 13,5 57 39 36 84 38 133,5 179 7,18
1 1/2 17 60,5 42 39 92 41 146 194,5 9,43
1 3/4 25 73 52 47 106,5 57 178 234 15,4
2 35 82,5 58 53 122 61 197 262,5 23,7
2 1/2 55 105 70 69 144,5 79,5 267 339 44,6
3 85 127 85 76 165 92 330 394 70
3 1/2 120 133,5 95 92 203 104,5 371,4 444 121,1
4 150 140 110 104 228,5 116 368 489 165,9
6 300 200 150 130 320 450 644 363

Straight bracket (bolt nut) G2150.

Brackets type G2130, G 2150, G 210, G 209 are similar in the overall dimensions with brackets like PA, PV, SA, SB, P (OST 5.2312-79), but have a big working load.

Розмір г/п W D d E P S L Маса
дюйм (т) (мм) (мм) (мм) (мм) (мм) (мм) (мм) (кг)
1/4 0,5 12 8 6,5 15,5 22 37 0,06
5/16 0,75 13,5 10 8 19 26 45 0,1
3/8 1 17 12 9,5 23 32 54 0,15
7/16 1,5 19 14 11 27 36,5 62 0,22
1/2 2 20,5 16 13 30 41,5 71,5 0,34
5/8 3,25 27 20 16 38 51 89 0,67
3/4 4,75 32 22 19 46 20,5 60,5 105 1,14
7/8 6,5 36,5 27 22,5 53 24,5 71,5 121 1,76
1 8,5 43 30 25,5 60,5 81 136,5 2,58
1 1/8 9,5 46 33 29,5 68,5 32 91 149,5 3,45
1 1/4 12 51,5 36 32 76 35 100 164,5 5,06
1 3/8 13,5 57 39 35 84 38 111 179 7,29
1 1/2 17 60,5 42 38 92 41 122 194,5 8,75
1 3/4 25 73 52 44,5 106,5 54 146 234 14,22
2 35 82,5 58 51 122 171,5 262,5 21
2 1/2 55 105 70 66,5 144,5 66,5 203 339 42,12
3 85 127 85 76 165 89 216 394 65,3
3 1/2 120 133,5 95 92 203 240 444 121,1
4 150 140 110 104 228,5 265 489 165
6 300 200 150 130 320 380 644 341
